作業・検査用照明一覧
NLUD-RGBシリーズ
特長
生産ラインの目視検査や画像処理検査用の照明に最適です。LEDライトのカラーは、用途に応じて赤、緑、青から選定できます。
LED特有のぎらつきがなく、ちらつきやムラのない自然な光を演出します。
影ができにくいため、ストレスなく見たいものが良く見えます。
調光機能
調光用スイッチ（左）：20％～100％で任意の明るさに調光可能です。
電源スイッチ （右）：軽くタッチするだけでON/OFFが可能です。
用途例
生産ラインの目視検査、画像処理検査
仕様
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
|---|---|
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP50 |
| 電源ケーブル | DC=3mケーブル（AWG26x2C） AC=2.3m（AC/DCアダプター） |
| 調光機能 | 調光範囲（20％～100％） |
| 適合規格 |
|
検査での光の照射
目視検査の場合
検査対象に上や斜め上から光を照射します。白い光では見にくいキズも色付きの光を照射するとキズが白く見えます。
（※材質によって見え方は異なります）

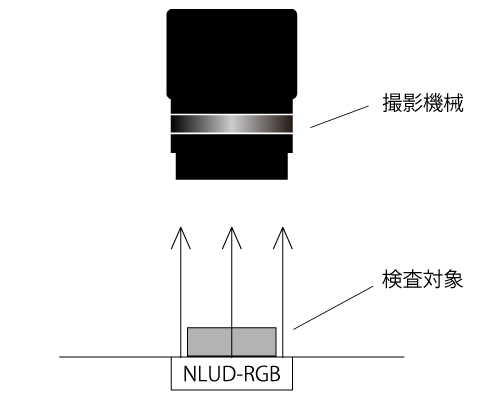

画像処理検査の場合
レンズやガラスなど透過性のある検査対象の背面に照明を置いて撮影します。画像処理を加えることでより鮮明に検査をすることができます。
実際の撮影試験 - 目視検査
光沢のあるステンレス材のキズを白色の光と色のついた光で、それぞれ同じ角度から光を当てて撮影。
白色の光を当てた場合だとキズが不明瞭ですが、色のついた光だと確認しやすくなります。
白色の光を照射した場合
赤色の光を照射した場合
緑色の光を照射した場合
青色の光を照射した場合
実際の撮影試験 - 画像処理検査
レンズのキズや汚れを検査するため、背面にNLUD120-15(G)-AC（緑色発光）を置き、上部から撮影。画像処理検査を再現しています。
コントラストの強弱によりキズや汚れの見え方の違いが確認できます。
元の撮影画像
コントラスト 弱
コントラスト 中
コントラスト 強
標準機種一覧表（DC）
| 型式 | 図面 | 全光束 | 照度（1m） | 波長 | 電源 | 消費電力 | 取付方法 |
|---|---|---|---|---|---|---|---|
| NLUD05(R)-DC | PDF DXF | 110 lm | 50 lx | 630 nm | DC24V | 4W | M4用皿穴 x2 強力背面マグネット2個 |
| NLUD05(G)-DC | PDF DXF | 330 lm | 170 lx | 518 nm | 6W | ||
| NLUD05(B)-DC | PDF DXF | 90 lm | 40 lx | 465 nm | 5W | ||
| NLUD10(R)-DC | PDF DXF | 250 lm | 130 lx | 630 nm | 7W | ||
| NLUD10(G)-DC | PDF DXF | 620 lm | 300 lx | 518 nm | 11W | ||
| NLUD10(B)-DC | PDF DXF | 200 lm | 100 lx | 465 nm | 9.5W | ||
| NLUD20(R)-DC | PDF DXF | 330 lm | 160 lx | 630 nm | 11W | ||
| NLUD20(G)-DC | PDF DXF | 840 lm | 410 lx | 518 nm | 16W | ||
| NLUD20(B)-DC | PDF DXF | 270 lm | 130 lx | 465 nm | 14W | ||
| NLUD30(R)-DC | PDF DXF | 440 lm | 220 lx | 630 nm | 15.5W | ||
| NLUD30(G)-DC | PDF DXF | 1,320 lm | 600 lx | 518 nm | 24.5W | ||
| NLUD30(B)-DC | PDF DXF | 350 lm | 160 lx | 465 nm | 21.5W | ||
| NLUD120-15(R)-DC | PDF DXF | 230 lm | 110 lx | 630 nm | 12W | M4用皿穴 x2 強力背面マグネット4個 |
|
| NLUD120-15(G)-DC | PDF DXF | 610 lm | 310 lx | 518 nm | |||
| NLUD120-15(B)-DC | PDF DXF | 160 lm | 80 lx | 465 nm | |||
| NLUD120-25(R)-DC | PDF DXF | 490 lm | 240 lx | 630 nm | 16W | ||
| NLUD120-25(G)-DC | PDF DXF | 1,260 lm | 610 lx | 518 nm | 24W | ||
| NLUD120-25(B)-DC | PDF DXF | 420 lm | 200 lx | 465 nm | 21W | ||
| NLUD120-35(R)-DC | PDF DXF | 660 lm | 330 lx | 630 nm | 22W | ||
| NLUD120-35(G)-DC | PDF DXF | 1,900 lm | 1,000 lx | 518 nm | 32W | ||
| NLUD120-35(B)-DC | PDF DXF | 520 lm | 270 lx | 465 nm | 28W | ||
| NLUD120-45(R)-DC | PDF DXF | 880 lm | 440 lx | 630 nm | 31W | ||
| NLUD120-45(G)-DC | PDF DXF | 2,640 lm | 1,300 lx | 518 nm | 49W | ||
| NLUD120-45(B)-DC | PDF DXF | 700 lm | 360 lx | 465 nm | 43W |
主要寸法図（DC）
NLUD05/10/20/30(RGB)-DC
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLUD05 | 245 | 205 |
| NLUD10 | 420 | 380 |
| NLUD20 | 565 | 525 |
| NLUD30 | 730 | 690 |
NLUD120-15/25/35/45(RGB)-DC
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLUD120-15 | 245 | 210 |
| NLUD120-25 | 420 | 385 |
| NLUD120-35 | 565 | 530 |
| NLUD120-45 | 730 | 695 |
標準機種一覧表（AC）
| 型式 | 図面 | 全光束 | 照度（1m） | 波長 | 電源 | 消費電力 | 取付方法 |
|---|---|---|---|---|---|---|---|
| NLUD05(R)-AC | PDF DXF | 110 lm | 50 lx | 630 nm | AC100-240V | 4.5W | M4用皿穴 x2 強力背面マグネット2個 |
| NLUD05(G)-AC | PDF DXF | 320 lm | 160 lx | 518 nm | 6.5W | ||
| NLUD05(B)-AC | PDF DXF | 90 lm | 40 lx | 465 nm | 5.5W | ||
| NLUD10(R)-AC | PDF DXF | 250 lm | 130 lx | 630 nm | 8W | ||
| NLUD10(G)-AC | PDF DXF | 620 lm | 300 lx | 518 nm | 12W | ||
| NLUD10(B)-AC | PDF DXF | 200 lm | 100 lx | 465 nm | 10.5W | ||
| NLUD20(R)-AC | PDF DXF | 330 lm | 160 lx | 630 nm | 12.5W | ||
| NLUD20(G)-AC | PDF DXF | 840 lm | 410 lx | 518 nm | 18W | ||
| NLUD20(B)-AC | PDF DXF | 270 lm | 130 lx | 465 nm | 16W | ||
| NLUD30(R)-AC | PDF DXF | 440 lm | 220 lx | 630 nm | 17.5W | ||
| NLUD30(G)-AC | PDF DXF | 1,320 lm | 600 lx | 518 nm | 26.5W | ||
| NLUD30(B)-AC | PDF DXF | 350 lm | 160 lx | 465 nm | 23.5W | ||
| NLUD120-15(R)-AC | PDF DXF | 230 lm | 110 lx | 630 nm | 14W | M4用皿穴 x2 強力背面マグネット4個 |
|
| NLUD120-15(G)-AC | PDF DXF | 610 lm | 310 lx | 518 nm | |||
| NLUD120-15(B)-AC | PDF DXF | 160 lm | 80 lx | 465 nm | |||
| NLUD120-25(R)-AC | PDF DXF | 490 lm | 240 lx | 630 nm | 16.5W | ||
| NLUD120-25(G)-AC | PDF DXF | 1,260 lm | 610 lx | 518 nm | 25.5W | ||
| NLUD120-25(B)-AC | PDF DXF | 420 lm | 200 lx | 465 nm | 23W | ||
| NLUD120-35(R)-AC | PDF DXF | 660 lm | 330 lx | 630 nm | 24W | ||
| NLUD120-35(G)-AC | PDF DXF | 1,900 lm | 1,000 lx | 518 nm | 34W | ||
| NLUD120-35(B)-AC | PDF DXF | 520 lm | 270 lx | 465 nm | 30W | ||
| NLUD120-45(R)-AC | PDF DXF | 880 lm | 440 lx | 630 nm | 33W | ||
| NLUD120-45(G)-AC | PDF DXF | 2,640 lm | 1,300 lx | 518 nm | 51W | ||
| NLUD120-45(B)-AC | PDF DXF | 700 lm | 360 lx | 465 nm | 45W |
主要寸法図（AC）
NLUD05/10/20/30(RGB)-AC
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLUD05 | 245 | 205 |
| NLUD10 | 420 | 380 |
| NLUD20 | 565 | 525 |
| NLUD30 | 730 | 690 |
NLUD120-15(RGB)-AC
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLUD120-15 | 245 | 210 |
オプション
型式選定方法
| 型式 | サイズ | 発光色 | 電源 |
|---|---|---|---|
| NLUD |
|
|
|
