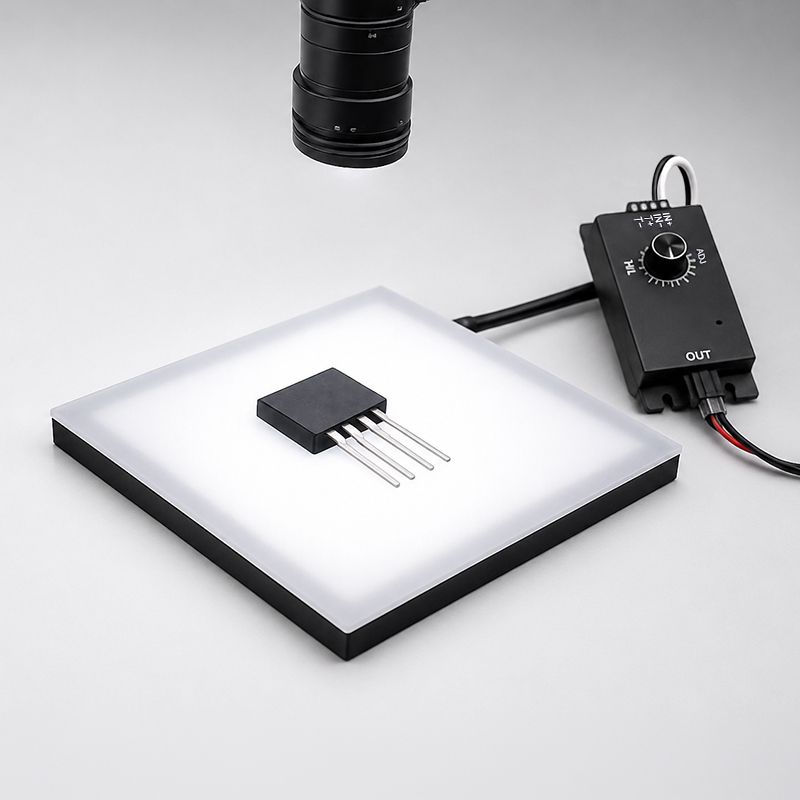

NLUBシリーズ
特長
NLUBシリーズは導光板技術を使用してムラのない自然な光を演出します。
独自設計の導光板により光が均一に拡散し、物体の形状、輪郭、傷を正確に確認することができます。そのため画像処理検査では正確に物体を認識でき、光のムラによる誤判定を防ぐことができます。
寸法は80x80から430x430の正方形で、幅広いサイズから用途に応じて選定することが可能です。
用途例
画像処理検査照明、外観検査照明、実験室照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP40 |
| 電源ケーブル | 3mケーブル（AWG26x2C） |
| 配光角 | 約113° |
| 材質 | フレーム：アルミニウム合金 拡散板：アクリル |
| オプション | AC/DCアダプター（ND-PM243） |
|---|---|
| スイッチ付きケーブル（ND-SW01） |
用途例
ボトル外観検査
包装の検査
画像処理検査
標準機種一覧表
| 型式 | 図面 | L（mmxmm） | P（mmxmm） | 発光面（mmxmm） | 電源 | 消費電力 |
|---|---|---|---|---|---|---|
| NLUB0505-DC-W | PDF DXF | 80x80 | 70x70 | 50x50 | DC24V | 2.3W |
| NLUB1010-DC-W | PDF DXF | 130x130 | 120x120 | 100x100 | 4.6W | |
| NLUB1515-DC-W | PDF DXF | 180x180 | 170x170 | 150x150 | 6.8W | |
| NLUB2020-DC-W | PDF DXF | 230x230 | 220x220 | 200x200 | 8.9W | |
| NLUB3030-DC-W | PDF DXF | 330x330 | 320x320 | 300x300 | 12.8W | |
| NLUB4040-DC-W | PDF DXF | 430x430 | 420x420 | 400x400 | 16.6W |
オプション
-
AC/DCアダプター
- 型番：ND-PM243
- 入力電圧：AC100-240V
- 出力電圧：DC24V
- 出力容量：最大24W
- ケーブル長さ：1.8m
- 出力プラグ形状：ø5.5×ø2.5
- ※図面を「確認する」
型式選定方法
| 型式 | サイズ | 電源 | 発光色 | オプション |
|---|---|---|---|---|
| NLUB |
|
|
|
|
