配線ダクト
配線ダクトとは
配線ダクトは、電線の保護・整理収容するための金属製や樹脂製のダクトのことをいいます。
弊社の配線ダクトは樹脂製で、側面に通線孔があり、上蓋はスライド可能な構造になっています。取り付けが簡単にしっかり固定ができ、脱け落ちることがありません。また、接合面が滑らかで、安全に使用することができます。

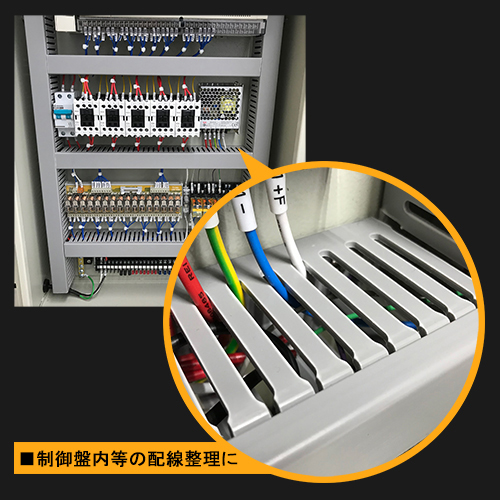

配線ダクトの使い方
上面の開いたコの字型の本体を取り付け、その内部に配線を行い、最後に上部に蓋を取り付けて使用します。どこからでも配線を引き出せるように、本体の両側面がスリット形状になっています。
また接合面が滑らかで、安全にご使用いただけます。
材質・サイズ
材質は硬質塩化ビニル(PVC)を使用し、絶縁性・不自燃性・耐高温性に優れています。
サイズ22種類あり、幅15mm～100mm・高さ25mm～100mmです。
仕様
| 材質 | 硬質塩化ビニル(PVC) |
|---|---|
| 適合規格 | RoHS |
標準機種一覧表
| 型式 | 幅（mm） | 高さ（mm） | 長さ（mm） | 側孔(mm) |
|---|---|---|---|---|
| N-2545 | 25 | 45 | 1700 | 8.0 |
| N-2565 | 25 | 65 | ||
| N-3345 | 33 | 45 | ||
| N-3365 | 33 | 65 | ||
| N-4040 | 40 | 40 | ||
| N-4060 | 40 | 60 | ||
| N-4080 | 40 | 80 | ||
| N-6060 | 60 | 60 | ||
| N-6080 | 60 | 80 | ||
| N-1525 | 15 | 25 | 1000 | |
| N-2525 | 25 | 25 | ||
| N-3333 | 33 | 33 | ||
| N-33100 | 33 | 100 | ||
| N-5050 | 50 | 50 | ||
| N-50100 | 50 | 100 | ||
| N-6545 | 65 | 45 | ||
| N-7264 | 72 | 64 | ||
| N-70100 | 70 | 100 | ||
| N-8060 | 80 | 60 | ||
| N-8080 | 80 | 80 | ||
| N-10060 | 100 | 60 | ||
| N-100100 | 100 | 100 |
