NLE-SN3シリーズ
特長
独自開発した特殊レンズ設計により、照度が大幅に向上しています。
マルチシャドウを低減し、LED特有のぎらつきのない照明で、長時間使用しても目が疲れません。
定電流IC回路と独自設計の保護回路を採用し、LEDの長寿命化と高い絶縁性を実現しています。
本体はアルミ、前面は強化ガラスを採用することで、壊れにくい強固な設計です。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 本体色 | ブラック |
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP67 |
| 電源ケーブル | 3m （VCTF0.5mm2x2C） |
| 適合規格 |
|
| オプション | 本体色＝シルバー |
|---|---|
| 耐油ケーブル | |
| フッ素パッキン | |
| ケーブルカバー | |
| 角度調整取付金具（ND-P01） | |
| 取付マグネット（ND-P04） | |
| AC/DCアダプター（ND-PM243）＋ジャック加工 | |
| スイッチ付きケーブル（ND-SW01） |
従来のLEDとNLE-SN3シリーズの比較例
左：従来のLED
金属光沢のある表面を照らした時、LED1つ1つによるマルチシャドウが発生し、目の疲れはもちろん目視検査や画像確認の邪魔になります。
右：NLE13SN3-DC
均一な光が表面を照らすため、光源の影響を受けずに目視検査や画像確認が行え、さらに目も疲れません。

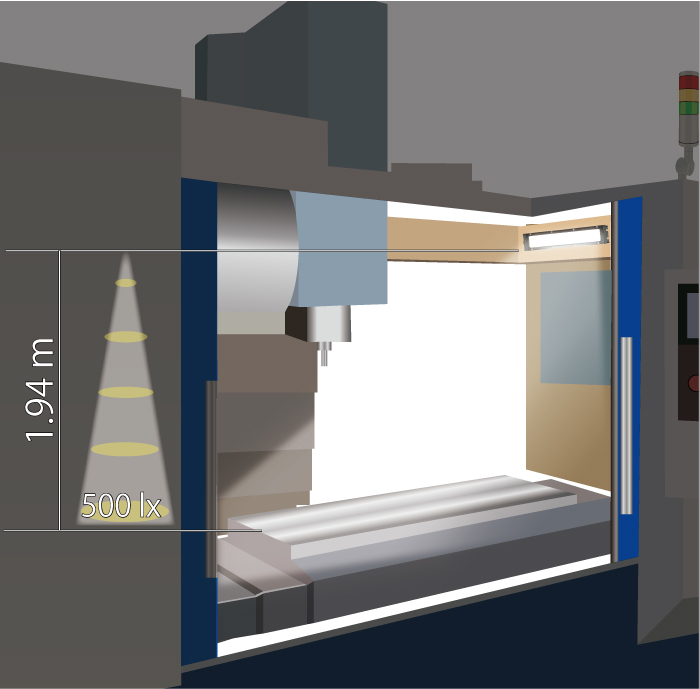

NLE13SN3-DCの照度測定
500lx以上となるワークまでの距離
| 型式 | 距離 |
|---|---|
| NLE13SN3-DC | 1.9m |
※JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。

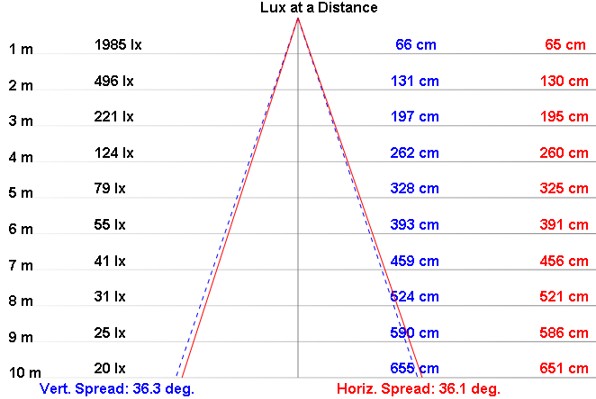

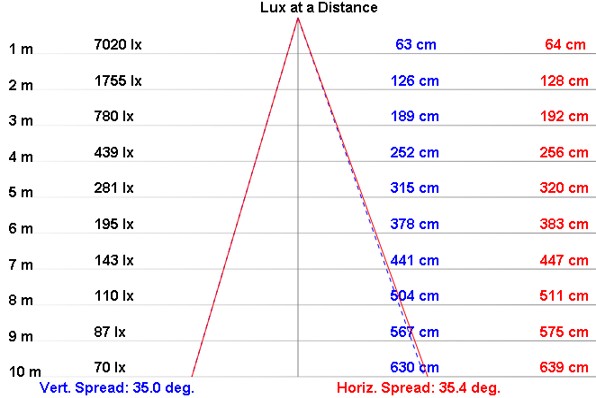

照度データ
NLE13SN3-DCの照度データ

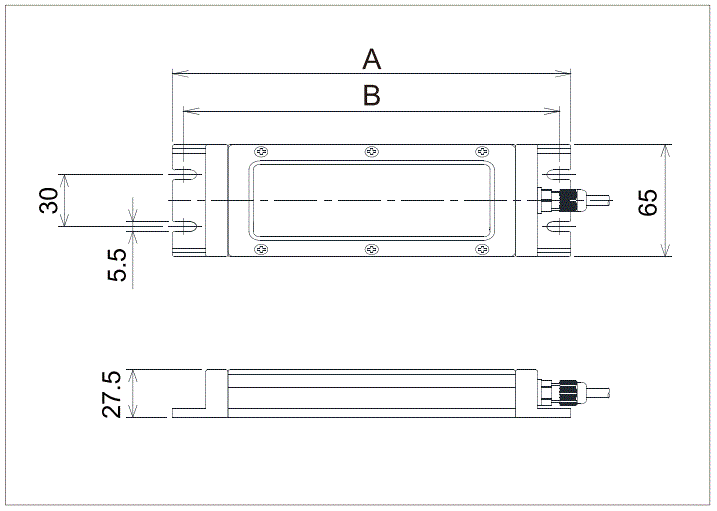

主要寸法図
標準
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLE13SN3 | 330 | 320 |
| NLE26SN3 | 530 | 520 |
フランジ式
| 型式/寸法(mm) | A | B | C | D |
|---|---|---|---|---|
| NLE13SNF3 | 360 | 340 | 300 | 40 |
| NLE13SNF3 | 560 | 540 | 500 | 35 |
オプション
-
ケーブルカバー
- 材質：ナイロン
-
ジャック加工
- ACアダプター接続用ジャック加工
型式選定方法
| 型式 | サイズ | 外形 | 電源 | オプション | ||
|---|---|---|---|---|---|---|
| NLE |
|
SN |
|
3 |
|
|
