NLE-SN2シリーズ
特長
特殊設計の反射構造により集光性を高めて配光角度を50度にし、直下照度を向上させています。
さらに前面に拡散シートを設けることで、ぎらつきのない柔らかい自然な光で対象物からの反射を抑えています。
定電流IC回路や独自設計の保護回路により、長寿命かつ高い絶縁性も有します。
本体はアルミ、前面は熱処理ガラスを採用し、強固な設計になっています。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
製品紹介動画
仕様
| 色温度 | 5,700K |
|---|---|
| 本体色 | ブラック |
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP67 |
| 電源ケーブル | 3m （VCTF0.5mm2x2C） |
| 適合規格 |
|
| オプション | 本体色＝シルバー |
|---|---|
| 波長：591nm | |
| 耐油ケーブル | |
| フッ素パッキン | |
| ケーブルカバー | |
| 角度調整取付金具（ND-P01） | |
| 取付マグネット（ND-P04） | |
| AC/DCアダプター（ND-PM243）＋ジャック加工（24W） | |
| AC/DCアダプター（ND-PM247）＋ジャック加工（60W） | |
| スイッチ付きケーブル（ND-SW01） |
従来のLEDとNLE-SN2シリーズの比較例
（左：従来のLED）
金属光沢のある表面を照らした時、LED１つ１つによるストリークが発生し、目の疲れはもちろん目視検査や画像確認の邪魔になります。
（右：NLE-SN2シリーズ）
均一に光が表面を照らすため、光源の影響を受けずに目視検査や画像確認がおこなえ、さらに目も疲れません。
（左：従来のLED）
従来品はLED特有のぎらつきがあり、マルチシャドウが出るため見づらいだけでなく、光の反射などから眼精疲労になります。
（右：NLE-SN2シリーズ）
当製品はマルチシャドウがなく、従来品のようなLED特有のぎらつき、強い光の反射もないため、長時間使用しても目が疲れません。
NLE-SN2シリーズの照度シミュレーション
500lx以上となるワークまでの距離
| 型式 | A（距離） |
|---|---|
| NLE10SN2-DC | 1.08m |
| NLE13SN2-DC | 1.42m |
| NLE26SN2-DC | 1.82m |
| NLE36SN2-DC | 2.48m |
※JIS Z9110:2010の規格では、作業環境照明基準を満たすために作業場の作業面の照度は500lx以上必要とされています。
照度データ
NLE10SN2-DC

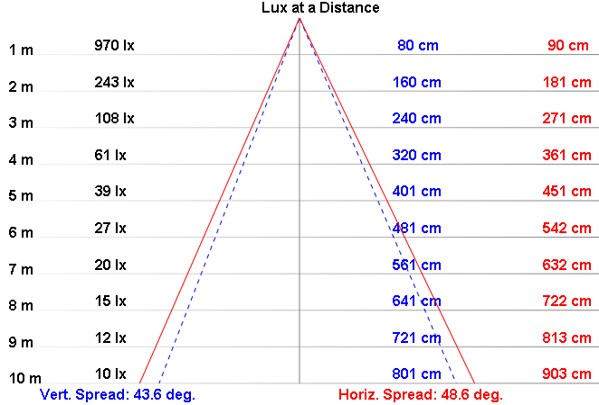

NLE13SN2-DC

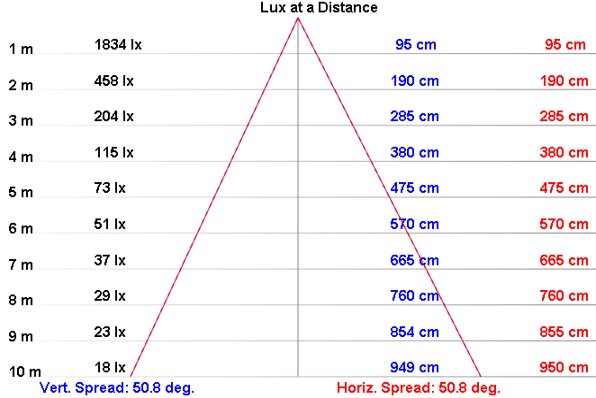

NLE26SN2-DC

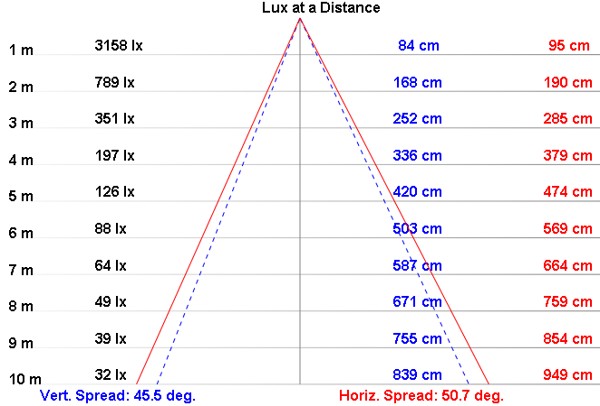

NLE36SN2-DC
主要寸法図
標準
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLE10SN2 | 180 | 170 |
| NLE13SN2 | 330 | 320 |
| NLE26SN2 | 530 | 520 |
| NLE36SN2 | 730 | 720 |
フランジ式
| 型式/寸法(mm) | A | B | C | D |
|---|---|---|---|---|
| NLE10SNF2 | 210 | 190 | 150 | 40 |
| NLE13SNF2 | 360 | 340 | 300 | 40 |
| NLE26SNF2 | 560 | 540 | 500 | 35 |
オプション
-
ケーブルカバー
- 材質：ナイロン
-
ジャック加工
- ACアダプター接続用ジャック加工
型式選定方法
| 型式 | サイズ | 外形 | 電源 | オプション | ||
|---|---|---|---|---|---|---|
| NLE |
|
SN |
|
2 |
|
|
