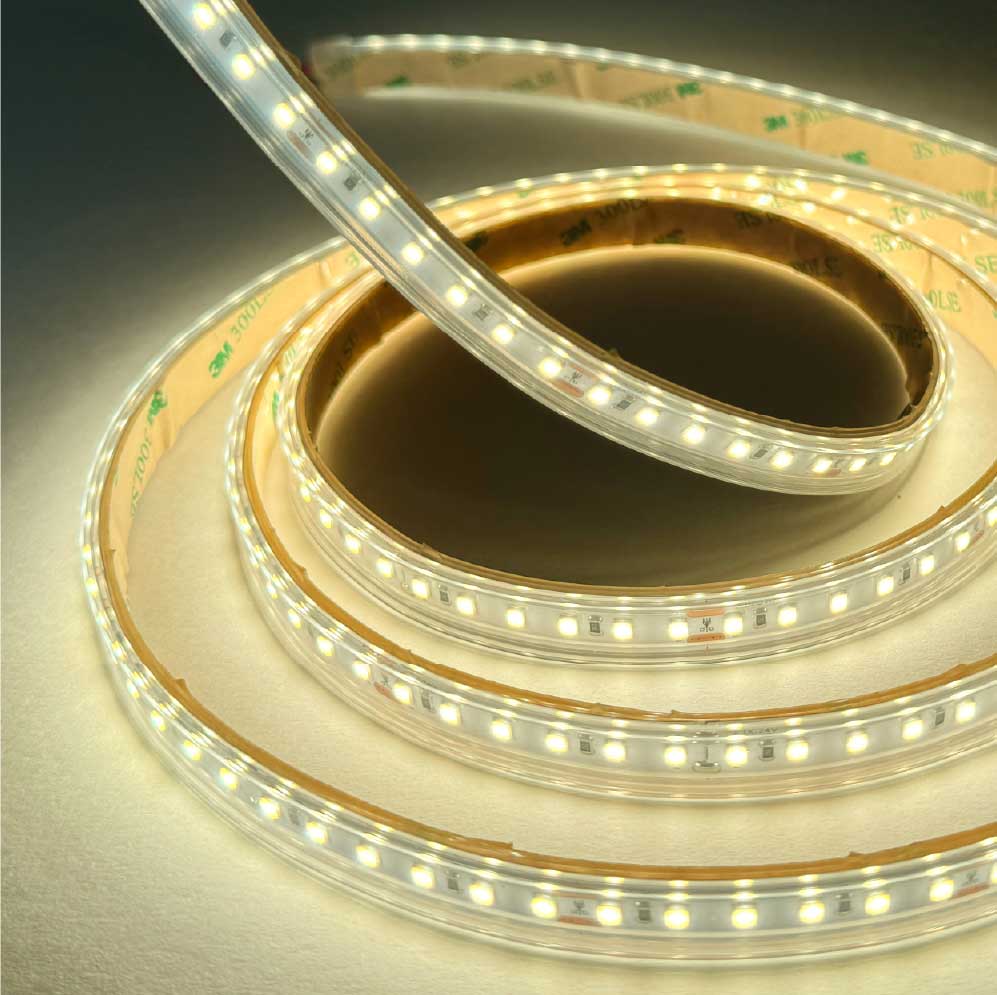

LEDテープライト
高い演色性
演色性はRa90と高く、光源の演色性が高いほど、理想的な光源や自然光に近い発色となり、色彩性能が重要視されるシーンでの使用に最適です。
特長
省エネでメンテナンスコストが安く、発熱も少ないため長期間安心して設置できることが特長です。
必要な長さに切断することができ、裏面の両面シールで任意の場所へ簡単に取り付けることができます。
IP65防水のため水がかかる場所でも使用可能です。
用途例
広告看板、住宅の間接照明、庭や造園の照明などに適しています。
-
昼光色（6500K） -
電球色（3000K） -
赤色（620-625nm） -
緑色（515-525nm） -
青色（460-470nm）
仕様
| LEDサイズ | SMD2835 |
|---|---|
| 使用温度 | -20℃～50℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 適合規格 |
|

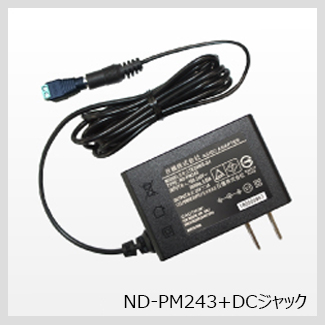

| オプション | AC/DCアダプター（ND-PM243）＋ジャック加工（24W） |
|---|---|

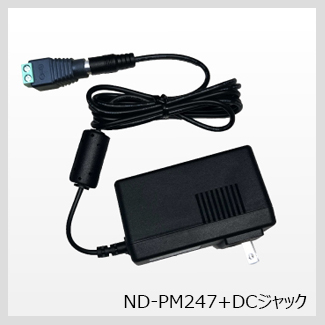

| AC/DCアダプター（ND-PM247）＋ジャック加工（60W） | |
| スイッチ付きケーブル（ND-SW01） |
材質特性
LEDには安定性の高いSMD2835を使用しています。
LEDテープライトの期待寿命は使用温度40℃で40,000時間、防水の保護等級はIP65のため水がかかる場所でも使用可能です。
サイズと色の選択
1メートルあたりのLEDの個数は60個と120個の2種類です。
昼光色(6,500K)、電球色(3,000K)、赤色(620-625nm)、緑色(515-525nm)、青色(460-470nm)の5つの色から選択でき、さまざまなシーンでご使用いただけます。
LEDテープライトの電圧降下
電源から出力された電圧が末端では低下してしまう現象です。
長いテープライトの回路では電圧が徐々に減少すると、先端が暗くなってしまいます。
末端まで明るい
従来品のDC12Vでは電圧降下が大きいですがLEDテープライトはDC24Vとすることで電圧降下を抑えています。
また、独自設計のPCB基板の構造により抵抗を小さくすることで、長さがあっても末端まで明るさを保ちます。
LEDテープライトをつなげる場合
ラインナップしているLEDテープライトの最大長は5メートルですが、複数のLEDテープライトをつなげて使用することも可能です。
長くなって末端が暗くなる場合は、両端を電源に接続してください。
切断する場合
標準機種一覧表（60個/1m）
| 型式 | 色 | 演色性 | 全光束 | 照度(1m) | 電源 | 消費電力 | 長さ |
|---|---|---|---|---|---|---|---|
| N-LY60-S2835W65-W24-IP65 2M | 6,500K | Ra90 | 1,190 lm | 380 lx | DC24V | 24W | 2m |
| N-LY60-S2835W65-W24-IP65 5M | 60W | 5m | |||||
| N-LY60-S2835W30-W24-IP65 2M | 3,000K | 1,140 lm | 370 lx | 24W | 2m | ||
| N-LY60-S2835W30-W24-IP65 5M | 60W | 5m | |||||
| N-LY60-S2835R-W24-IP65 2M | 赤色 620-625nm |
- | 350 lm | 100 lx | 24W | 2m | |
| N-LY60-S2835R-W24-IP65 5M | 60W | 5m | |||||
| N-LY60-S2835G-W24-IP65 2M | 緑色 515-525nm |
1,010 lm | 300 lx | 24W | 2m | ||
| N-LY60-S2835G-W24-IP65 5M | 60W | 5m | |||||
| N-LY60-S2835B-W24-IP65 2M | 青色 460-470nm |
200 lm | 50 lx | 24W | 2m | ||
| N-LY60-S2835B-W24-IP65 5M | 60W | 5m |
標準機種一覧表（120個/1m）
| 型式 | 色 | 演色性 | 全光束 | 照度(1m) | 電源 | 消費電力 | 長さ |
|---|---|---|---|---|---|---|---|
| N-LY120-S2835W65-W24-IP65 2M | 6,500K | Ra90 | 1,240 lm | 390 lx | DC24V | 24W | 2m |
| N-LY120-S2835W65-W24-IP65 5M | 60W | 5m | |||||
| N-LY120-S2835W30-W24-IP65 2M | 3,000K | 1,200 lm | 390 lx | 24W | 2m | ||
| N-LY120-S2835W30-W24-IP65 5M | 60W | 5m | |||||
| N-LY120-S2835R-W24-IP65 2M | 赤色 620-625nm |
- | 380 lm | 110 lx | 24W | 2m | |
| N-LY120-S2835R-W24-IP65 5M | 60W | 5m | |||||
| N-LY120-S2835G-W24-IP65 2M | 緑色 515-525nm |
1,280 lm | 370 lx | 24W | 2m | ||
| N-LY120-S2835G-W24-IP65 5M | 60W | 5m | |||||
| N-LY120-S2835B-W24-IP65 2M | 青色 460-470nm |
230 lm | 60 lx | 24W | 2m | ||
| N-LY120-S2835B-W24-IP65 5M | 60W | 5m |
主要寸法図
標準
| 型式/寸法(mm) | A |
|---|---|
| N-LY60-S2835W65-W24-IP65 2M | 2000 |
| N-LY60-S2835W65-W24-IP65 5M | 5000 |
| N-LY60-S2835W30-W24-IP65 2M | 2000 |
| N-LY60-S2835W30-W24-IP65 5M | 5000 |
| N-LY60-S2835R-W24-IP65 2M | 2000 |
| N-LY60-S2835R-W24-IP65 5M | 5000 |
| N-LY60-S2835G-W24-IP65 2M | 2000 |
| N-LY60-S2835G-W24-IP65 5M | 5000 |
| N-LY60-S2835B-W24-IP65 2M | 2000 |
| N-LY60-S2835B-W24-IP65 5M | 5000 |
標準
| 型式/寸法(mm) | A |
|---|---|
| N-LY120-S2835W65-W24-IP65 2M | 2000 |
| N-LY120-S2835W65-W24-IP65 5M | 5000 |
| N-LY120-S2835W30-W24-IP65 2M | 2000 |
| N-LY120-S2835W30-W24-IP65 5M | 5000 |
| N-LY120-S2835R-W24-IP65 2M | 2000 |
| N-LY120-S2835R-W24-IP65 5M | 5000 |
| N-LY120-S2835G-W24-IP65 2M | 2000 |
| N-LY120-S2835G-W24-IP65 5M | 5000 |
| N-LY120-S2835B-W24-IP65 2M | 2000 |
| N-LY120-S2835B-W24-IP65 5M | 5000 |
