積層式LEDアラームライト

( NLA50シリーズ )

LEDアラームライト一覧

NLA50-Aシリーズ（標準タイプ）

オイルミスト対応の積層表示灯

特長

耐オイルミストに優れた積層信号灯で、本体は66ナイロン樹脂を使用しています。

LEDユニットは赤黄緑で、明るく、軽く、低価格で低消費電力を実現しました。

グローブは透明で透過率が高く、遠くからでも容易に表示確認ができます。

用途例

半導体製造装置、工作機械、FA機器、駐車場など

台座の種類

台座の種類

仕様

期待寿命 使用温度25℃ 60,000時間
※寿命は初期の照度に対し70％の照度となる時点
使用温度 -10℃～40℃ （ただし、氷結しないこと）
保護等級 IP53
電源 DC24V
材質 本体：66ナイロン
グローブ：ポリカーボネート
ケーブル 樹脂台座仕様：800ｍｍ（UL1007×AWG22）
L型金具仕様：750ｍｍ（UL1007×AWG22）
金属台座仕様：850ｍｍ（UL1007×AWG22）
直付け仕様：850 mm（UL1007×AWG22）
適合規格 ceマーク fccマーク
オプション ブザー：85dB（1m距離にて測定）
継続音または断続音（約58/分）が選択可

NLA50-Aシリーズ

段数は1～3段から選定が可能です。

価格を抑えたシンプルな設計ながら、どの方向からでも明るく見えます。

価格を抑えたシンプル設計

機種一覧表

型式 段数 台座 図面 図面（ブザーあり） 電源 色 消費電力
NLA50DC-1B1D-A 1段 樹脂台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP DC24V AR(赤) / AY(黄) 0.8W
NLA50DC-1B2D-A L型金具 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B3D-A 金属台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B4D-A 金属台座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B6D-A 直付け PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B1D-A 2段 樹脂台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP A(赤緑)
※色固定		 1.4W
NLA50DC-2B2D-A L型金具 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B3D-A 金属台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B4D-A 金属台座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B6D-A 直付け PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B1D-A 3段 樹脂台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP A(赤黄緑)
※色固定		 2.4W
NLA50DC-3B2D-A L型金具 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B3D-A 金属台座(可倒式) PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B4D-A 金属台座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B6D-A 直付け PDF  DXF  3D STEP PDF  DXF  3D STEP

型式選定方法

型式 発光面 電源 段数 台座 本体色 点滅 ブザー 色 グローブ
NLA50
  • 記号無し
    =標準
  • L
    =大発光面
    （3段のみ）
  • DC
    =DC 24V
  • 1
  • 2
  • 3
  • B1
    =樹脂台座
  • B2
    =L型金具
  • B3
    =金属台座(可倒式）
  • B4
    =金属台座
  • B6
    =直付け
  • D
    =灰色
  • 記号無し
    =点滅無し
  • S
    =点滅有り
  • 記号無し
    =ブザー無し
  • Z
    =85db
  • RZ
    =85db断続音
  • HZ
    =95db
  • HRZ
    =95db断続音
  • 1段
    AR=赤 / AY=黄
  • 2段
    A=赤緑 (※固定)
  • 3段
    A=赤黄緑 (※固定)
  • 記号無し
    =クリア
  • S
    =乳白

NLA50シリーズ（クリスタルタイプ）

オイルミスト対応の積層信号灯

特長

耐オイルミストに優れた積層信号灯で、本体は66ナイロン樹脂を使用しています。

グローブ全体が光るため鮮明に表示確認ができ、また低消費電力を実現しています。

赤、黄、緑、青、白の5色のLEDユニットを用いた積層式アラームライトで、定電流ＩＣ回路を採用し、電圧の変動があっても一定の照度を保つと共にLEDの長寿命化を実現しています。

独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有する安全設計です。

用途例

半導体製造装置、工作機械、FA機器、駐車場など

製品紹介動画

仕様

期待寿命 使用温度25℃ 60,000時間
※寿命は初期の照度に対し70％の照度となる時点
使用温度 -10℃～40℃ （ただし、氷結しないこと）
電源 AC/DC24V
保護等級 IP53
材質 本体：66ナイロン
グローブ：ポリカーボネート
ケーブル 樹脂台座仕様：800ｍｍ（UL1007×AWG22）
L型金具仕様：750ｍｍ（UL1007×AWG22）
金属台座仕様：850ｍｍ（UL1007×AWG22）
直付け仕様：850 mm（UL1007×AWG22）
適合規格 ceマーク fccマーク
オプション ブザー：85dB（1m距離にて測定）
点滅

NLA50シリーズ

ユニット上部からの光を内部曲面ミラーで反射させています。

標準タイプより明るく、均一に発光します。

LEDアラームライトの他社製品比較

機種一覧表

型式 電源 色 消費電力
NLA50 AC/DC24V R（赤） 1W
Y（黄） 1W
G（緑） 0.4W
B（青） 0.5W
W（白） 0.4W

型式選定方法

型式 電源 段数 台座 本体色 点滅 ブザー 色 グローブ
NLA50
  • DC
    =AC/DC 24V
  • 1
  • 2
  • 3
  • 4
  • 5
  • B1
    =樹脂台座
  • B2
    =L型金具
  • B3
    =金属台座(可倒式）
  • B4
    =金属台座
  • B6
    =直付け
  • D
    =灰色
  • 記号無し
    =点滅無し
  • S
    =点滅有り
  • 記号無し
    =ブザー無し
  • Z
    =85db
  • RZ
    =85db断続音
  • HZ
    =95db
  • HRZ
    =95db断続音
  • R　=赤
  • Y　=黄
  • G　=緑
  • B　=青
  • W　=白
  • 記号無し
    =クリア
  • S
    =乳白

従来品との比較例

弊社のアラームライトは従来品とは違い発光部分全体が光るため、遠くからの判別も容易なので、誤認や見落としを防ぎます。

従来品との比較

LEDアラームライトの取付例

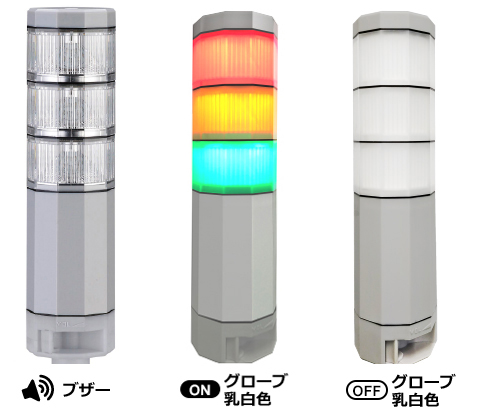

用途に合わせたグローブ

グローブの種類

発光部のグローブは用途に合わせて透明か乳白色かを選べます。

工場内で遠くからで判別ができ、誤認や見落としを防止する場合は透明グローブがおすすめです。

スーパーのレジやオフィス内では近くで判別する程度での目に優しい淡い明るさの乳白色グローブがおすすめです。

透明グローブ：工場、倉庫、駐車場など

レジやオフィスなど

乳白色グローブ：レジ、オフィスなど

工場や倉庫など

主な機能

  1. コンパクト設計なので、省スペース化が可能です。
  2. 点灯表示位置の変更が可能です。(本体の傾き角度による)
  3. 拡散仕様もあり、光はグローブで拡散され、各段の発光強度はさらには均一化されます。
  4. 本体は66ナイロン樹脂を用いており、耐熱性、耐オイルミストに優れています。
  5. 共鳴効果を利用したブザーの採用により、音量70-85dB(1ｍの距離にて測定)を実現し、騒音の激しい工場などでも使用ご利用いただけます。
  6. CE、FCC認証取得済みです。振動試験、絶縁抵抗試験などもクリア済みです。
  7. オープンコレクタ対応で、PLC等での直接制御が可能です。

主要寸法図

樹脂台座：B1

樹脂台座の寸法

NLA50DC-□B1D L部寸法表
NLA50DC- 1B1D 2B1D 3B1D 4B1D 5B1D
L（mm） 276 306 336 366 396

L型金具：B2

L型金具の寸法

NLA50DC-□B2D L部寸法表
NLA50DC- 1B2D 2B2D 3B2D 4B2D 5B2D
L（mm） 320 350 380 410 440

金属台座：（可倒式）B3

可倒式金属台座の図面

NLA50DC-□B3D L部寸法表
NLA50DC- 1B3D 2B3D 3B3D 4B3D 5B3D
L（mm） 223 253 283 313 343

金属台座：B4

金属台座の図面

NLA50DC-□B4D L部寸法表
NLA50DC- 1B4D 2B4D 3B4D 4B4D 5B4D
L（mm） 325 355 385 415 445

直付け：B6

直付けの図面

NLA50DC-□B6D L部寸法表
NLA50DC- 1B6D 2B6D 3B6D 4B6D 5B6D
L（mm） 120 150 180 210 240

配線図

LEDアラームライトの配線図

信号線

信号線

信号線色対応一覧表

  対応信号線色
赤色灯 赤
黄色灯 黄
緑色灯 緑
青色灯 青
白色灯 白
ブザー 橙
点滅用共通線 茶
共通線 紫
