防水型LEDスポットライト

( NLS-05シリーズ )

スポットライト一覧


NLS-05シリーズ

スポットライトNLS-05

特長

NLS-05シリーズは本体がアルミで構成され、放熱性も良く、強固な設計です。

各シリーズ、レンズ付きの集光型を用意しています。

定電流IC回路を採用し、電圧の変動があっても一定の照度を保ち、チラツキがなく、さらにLEDの長寿命化も実現しています。

独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有するので機内照明に最適です。

LEDは世界的に信頼性の高いメーカーを採用しています。

用途例

産業機械照明、設備機械照明、外観検査照明など


仕様

色温度 5,700K
期待寿命 使用温度40℃ 40,000時間
※寿命は初期の照度に対し70%の照度となる時点
使用温度 -10℃~40℃ (ただし、氷結しないこと)
保護等級 IP67 (ヘッドケース内のみ)
電源ケーブル 3m (VCTF0.75mm2x2C)
適合規格 ceマーク fccマーク pseマーク
オプション 耐油ケーブル
色温度 4000K(4000K)
L字取付金具(AL-23)
クランプ取付金具(AL-28B)
プラグ付2mケーブル(2M+P)

標準機種一覧表

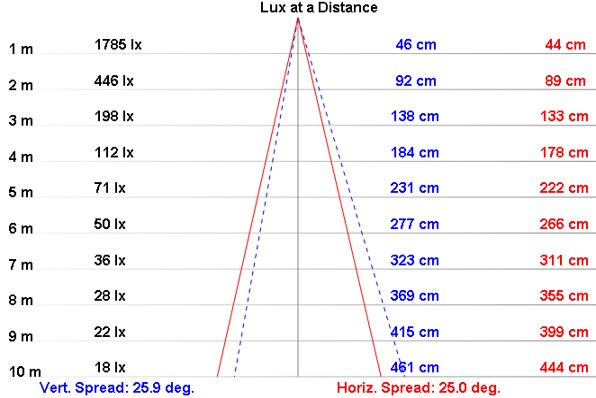

型式 電源 図面 全光束 照度(1m) 消費電力
NLSS05C-DC DC24V PDF DXF 510 lm 1,780 lx 5W
NLSS05C-AC AC100V PDF DXF
NLSM05C-DC DC24V PDF DXF
NLSM05C-AC AC100V PDF DXF
NLSL05C-DC DC24V PDF DXF
NLSL05C-AC AC100V PDF DXF

※プラグ付2mケーブルは、形式末尾に(2M+P)とご指定ください。対応電源はAC100Vとなります。

主要寸法図

NLSS05-DC/AC

NLSS05の寸法図

NLSM05C-DC/AC(角パイプ)

NLSM05の寸法図

NLSM05P-DC/AC(丸パイプ)

NLSM05の寸法図

NLSL05C-DC/AC(角パイプ)

NLSL05の寸法図

NLSL05P-DC/AC(丸パイプ)

NLSL05の寸法図


オプション


型式選定方法

型式 アーム長さ サイズ アームの種類 電源 オプション
NLS
  • S
    =アーム無し
  • M
    =ミディアムアーム
  • L
    =ロングアーム
  • 05C
【※アーム長さ = M,Lのみ】
  • 記号無し
    =角パイプ(樹脂台座)
    (M:415x280mm)
    (L:415x400mm)
  • P
    =丸パイプ(金属台座)
    (M:220x220mm)
    (L:400x400mm)
  • DC
    =DC24V
  • AC
    =AC100V
    ※交流電源は単相をご利用ください。
  • 耐油ケーブル
  • 色温度4000K(4000K)
  • L字取付金具(AL-23)
  • クランプ取付金具(AL-28B)
  • プラグ付2mケーブル(2M+P)
    ※対応電源はACのみ100Vになります。
    ※選定の際、型式の最後に(2M+P)とご指定ください。
