アジャスタブルクーラントノズル一覧
アジャスタブルクーラントノズルとは
特長
金属加工機械のクーラント液等の液体用ホースです。
材料はポリアセタール樹脂(POM)を使用しており、耐薬品性、耐衝撃性、耐熱性に優れております。
角度、長さ、口径など用途に合わせて、パーツを自由自在に組み合わせることが出来ます。
組み立ての動画解説
高い保持力
金属ホースのように戻りがなく、所定の位置決めが可能です。
クーラント液：0.2MPa（2kgf/cm2）

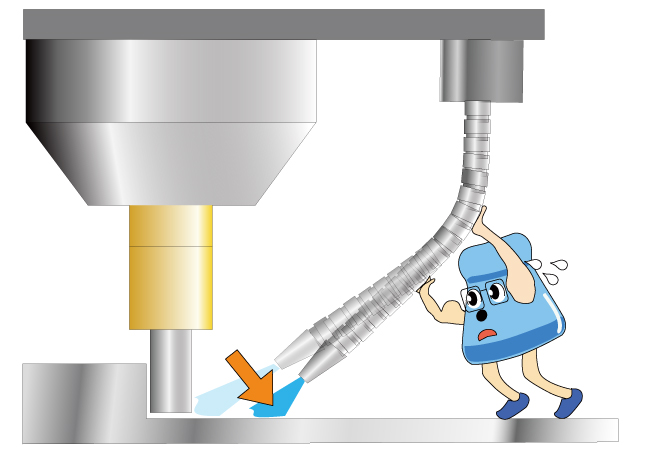

保持する力が弱いと、位置が戻ってしまいます。
本製品は位置の戻りがなく、所定の位置決めが可能です。
耐薬品性
| 薬品名 | 適合/不適合 |
|---|---|
| 溶剤類 | 適合 |
| 潤滑油 | 適合 |
| 油圧液 | 適合 |
| ブレーキ液 | 適合 |
| 家庭用品 | 適合 |
| 洗剤 | 適合 |
| 農薬 | 適合 |
| 除草剤 | 適合 |
| 殺虫剤 | 適合 |
| 肥料 | 適合 |
| アセトン | 適合 |
| ベンゼン | 適合 |
| ヒマシ油 | 適合 |
| 薬品名 | 適合/不適合 |
|---|---|
| 燐酸 | 不適合 |
| 塩酸 | 不適合 |
| 過酸化水素 | 不適合 |
| 硫酸 | 不適合 |
| 水酸化ナトリウム | 不適合 |
| 水酸化アンモニウム | 不適合 |
使用例
組みつけた場合の寸法計算方法
| 規格 | コネクタ寸法 (A) |
＋ | ホース有効寸法 (B × 個数) |
＋ | ノズル寸法 (C) |
＝全長 |
|---|---|---|---|---|---|---|
| 1/4" | 20.5mm (82025) |
＋ | 15.0mm × 個数 (82021) |
＋ | 30.0mm (82022) |
＝全長 |
| 3/8" | 25.0mm (83035) |
＋ | 17.5mm × 個数 (83031) |
＋ | 33.0mm (83032) |
＝全長 |
| 1/2" | 29.5mm (84045) |
＋ | 21.5mm × 個数 (84041) |
＋ | 38.0mm (84042) |
＝全長 |
| 3/4" | 30.0mm (86064) |
＋ | 23.5mm × 個数 (86061) |
＋ | 43.0mm (86062) |
＝全長 |
最小円弧直径
| サイズ | 直径 |
|---|---|
| 1/4" | 72mm |
| 3/8" | 85mm |
| 1/2" | 90mm |
| 3/4" | 145mm |
簡単に組立・分解
プライヤーを使って、簡単に組み替えることができます。
いろいろなパーツを組み合わせて、自由に組み立てることができます。
組立出荷サービス
通常パーツごとに販売していますが、ご要望に合わせて組立出荷も行っています。
パーツを横に並べて、左から右へノズルの型番を足し算記号で連結してください。
同じパーツが5つ並ぶときは、掛け算記号を使って（型番x5）とご注文ください。
直式の注文例
| 型番 | 形式 | 個数 | |
|---|---|---|---|
 |
82026 | コネクタ PT1/4" | 1個 |
 |
82021 | ホース | 5個 |
 |
82012 | メネジコネクタ PT1/8" | 1個 |
 |
82230 | マルチホールノズル | 1個 |
ご注文例
| 82026 + 82021 x5 + 82012 + 82230 |
Y型の注文例
| 型番 | 形式 | 個数 | |
|---|---|---|---|
|
82026 | コネクタ PT1/4" | 1個 |
 |
82028 | フィッティングY型 | 1個 |
|
82021 | ホース | 2個 |
 |
82722 | インラインバルブ 1/4" | 1個 |
|
82021 | ホース | 1個 |
 |
82024 | ノズル ø1/4" | 1個 |
|
82021 | ホース | 5個 |
|
82024 | ノズル ø1/4" | 1個 |
ご注文例
| 82026 + 82028 + { | 82021x2 + 82722 + 82021 + 82024 82021x5 + 82024 |
特殊型の注文例
| 型番 | 形式 | 個数 | |
|---|---|---|---|
|
82026 | コネクタ PT1/4" | 1個 |
|
82722 | インラインバルブ 1/4" | 1個 |
|
82021 | ホース | 1個 |
 |
62426 | フィッテイング T型 1/4" | 1個 |
|
82021 | ホース | 2個 |
|
82024 | ノズル ø1/4" | 1個 |
|
82021 | ホース | 2個 |
|
62426 | フィッテイング T型 1/4" | 1個 |
|
82021 | ホース | 2個 |
|
82024 | ノズル ø1/4" | 1個 |
|
82021 | ホース | 2個 |
 |
62420 | フィッティング L型 1/4" | 1個 |
|
82021 | ホース | 2個 |
|
82024 | ノズル ø1/4" | 1個 |
ご注文例
| 82026 + 82722 + 82021 + | 62426 + | 82021 x2 + | 62426 + | 82021 x2 + | 62420 |
| + 82021 x2 + 82024 |
+ 82021 x2 + 82024 |
+ 82021 x2 + 82024 |
| 規格 | 型式 | 内容 |
|---|---|---|
| 1/4" | NN215004 | 82723x1個，82021x15個，82024x1個 |
| NN215008 | 82723x1個，82021x15個，82027x1個 | |
| NN216000 | 82026x1個，82021x16個，82024x1個 | |
| NN216001 | 82026x1個，82021x16個，82027x1個 | |
| NN216002 | 82026x1個，82021x16個，82012x1個，82230x1個 | |
| NN216003 | 82723x1個，82021x16個，82012x1個，82230x1個 |
| 規格 | 型式 | 内容 |
|---|---|---|
| 3/8" | NN313001 | 83723x1個，83031x13個，83033x1個 |
| NN313002 | 83723x1個，83031x13個，83037x1個 | |
| NN314003 | 83035x1個，83031x14個，83033x1個 | |
| NN314005 | 83035x1個，83031x14個，83037x1個 | |
| 1/2" | NN411001 | 84045x1個，84041x11個，84043x1個 |
| NN411002 | 84045x1個，84041x11個，84047x1個 | |
| NN411004 | 84723x1個，84041x11個，84047x1個 | |
| NN411005 | 84723x1個，84041x11個，84043x1個 |
