日機株式会社

フラット型LEDライト(NLEシリーズ)

NLEフラット型シリーズ(防水型LEDライト)

  • 色 温 度: 5,700K
  • 本体色: ブラック / シルバー(オプション)
  • 期待寿命: 使用温度40℃ 40,000時間(25℃ 60,000時間)
    ※寿命は初期の照度に対し70%の照度となる時点
  • 使用温度: -10℃~40℃(但し、氷結しない事)
  • 保護等級: IP67
  • 電源ケーブル: 3m (VCTF0.5mm²x2C)
  • オプション: 本体色=シルバー、ケーブルカバー、角度調整取付金具(ND-P01)、
    取付マグネット(ND-P04)、AC/DCアダプター(ND-PM243)
  • 適合規格
  • CE
  • FC
  • RoHS
  • REACH
取扱説明書

定電流IC回路を採用し、電圧の変動があっても一定の照度を保つと共に、LEDの長寿命化を実現しています。
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有するので、機内照明に最適です。
LEDは世界的に信頼性の高いメーカーを採用しており、本体はアルミ、前面は強化ガラスを採用することで、壊れにくい強固な設計となっています。

<用途例>工作機械の機内照明など

標準機種一覧表

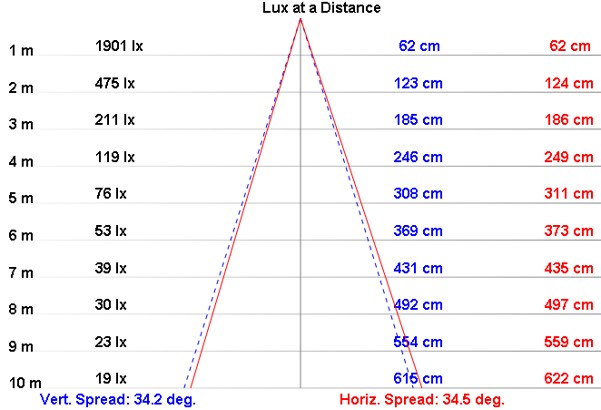

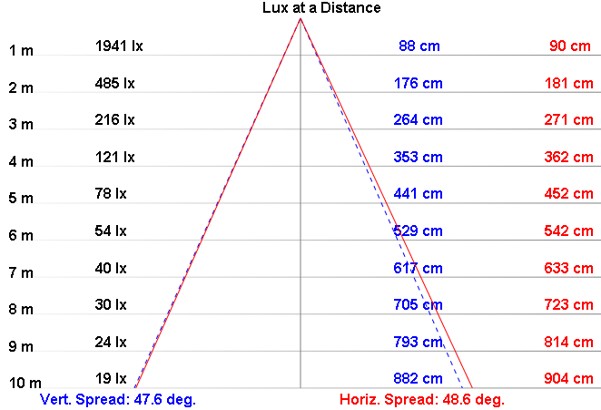

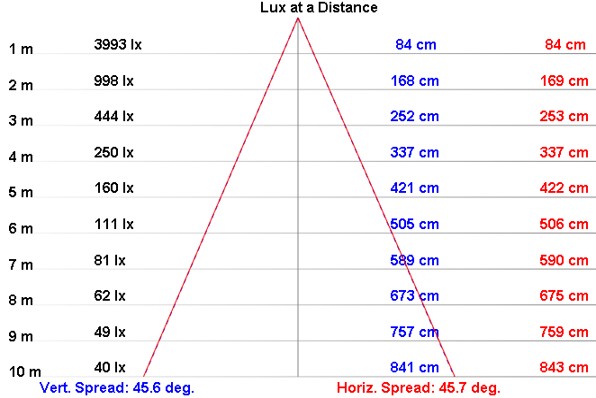

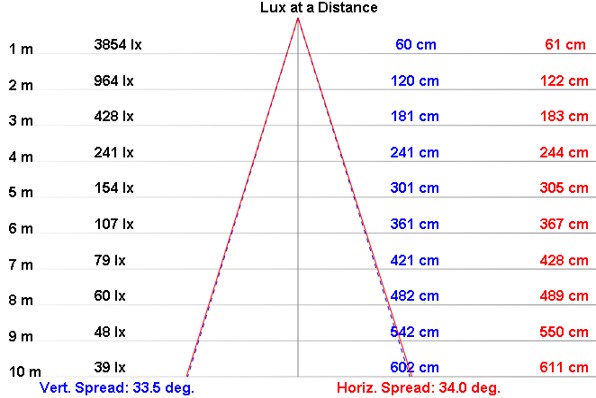

型式 図面 全光束 照度(1m) 電源 消費電力
  NLE10CN-DC-L1 750 lm 1,100 lx DC24V 7W
  NLE13CN-DC-L1 950 lm 1,700 lx 10W
  NLE20CN-DC 1,400 lm 1,850 lx 15W
  NLE26CN-DC 1,900 lm 3,350 lx 20W
◆ NLE40C-DC 2,850 lm 3,250 lx 28W
◇ NLE10SN-DC 750 lm 205 lx 7W
◇ NLE13SN-DC 950 lm 285 lx 10W

◇印の製品は受注生産品となります。

◆印の製品には、前面ガラス部に”NIKKI”のロゴが付き、オプションのACアダプターが使用できません。

主要寸法図

標 準
型式/寸法(mm) A B
 NLE10CN/NLE10SN 180 170
 NLE13CN/NLE13SN 330 320
 NLE20CN 330 320
 NLE26CN 530 520
 NLE40C 530 520
フランジ式
型式/寸法(mm) A B C D
 NLE10CNF/NLE10SNF 210 190 150 40
 NLE13CNF/NLE13SNF 360 340 300 40
 NLE20CNF 360 340 300 40
 NLE26CNF 560 540 500 35
 NLE40CF 560 540 500 35

オプション

AC/DCアダプター
ND-PM243
  • ・型番:ND-PM243
  • ・適合規格:PSE、FCC
  • ・入力電圧:AC100〜240V
  • ・出力電圧:DC24V
  • ・ケーブル長さ:1.8m
  • ・出力プラグ形状:DC25mm
  • ※図面を「確認する
ケーブルカバー
取付マグネット
  • ・型番:ND-P04
  • ・外寸:41Lx28Wx8H
  • ・入数:2個入り
  • ・付属:六角穴付きボルト
     M5x8L 4本入り
  • ・マグネット:ネオジウム磁石
  • ※図面を「確認する
角度調整取付金具
  • ・型番:ND-P01
  • ・入数:2個入り
  • ・下穴取付ピッチ:2-φ5.5xP30
  • ・付ネジサイズ:2-M5
  • ・調整角度:±45°
  • ※図面を「確認する
ジャック加工
ND-PM243

NLEシリーズ型式選定方法

NLE

サイズ LED 外形 電源 ガラス レンズ オプション
  • ・10
  • ・13
  • ・20
  • ・26
  • ・40
  • ・CN=High Power LEDタイプ
    (サイズ=40のみ”C”表記)
  • ・SN=Mid Power LEDタイプ
    (サイズ=10,13のみ)
  • ・記号無し=標準形状
  • ・F=フランジ形状
DC
  • ・記号無し=透明ガラス
  • ・S=スリガラス
     (拡散仕様)
  • LED=CN/Cの場合
  • ・L1=10CN/13CN 一体形レンズ付き
  • ・記号無し=20CN/26CN/40C 単独レンズ付き
  • LED=SNの場合
  • ・記号無し=レンズ無し
  • ・本体色=シルバー
  • ・ケーブルカバー
     (外形=標準形状のみ)
  • ・角度調整取付金具
     MODEL=ND-P01
  • ・取付マグネット
     MODEL=ND-P04
  • ・AC/DCアダプター
     MODEL=ND-PM243
