ポイントフィットノズル

ポイントフィットノズル

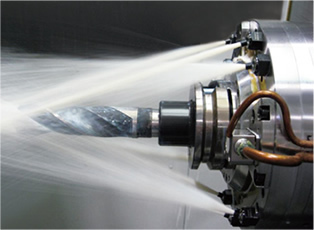

ポイント フィット ノズルは、噴射口を任意に角度変更ができ、狙ったポイントをはずしません。 通常の使用状況でのクーラント圧(低、中、高)にも対応し、最大の傾斜角でも流量ダウンはありません。 マシニングセンター、CNC旋盤やフライス盤、研削盤等、各種工作機械の使用に最適です。 ポイントに確実にフィットする事で、加工効率と加工精度を高め、更に工具寿命の延長でランニングコストの削減にも役立ちます。

用途例
  • ネジ仕様:NNPT管用テーパーネジ
         NNMメートルネジ
  • 埋込仕様:NND
  • 傾斜角度:±35°

ネジ型規格一覧表

規 格 主要寸法(mm)
呼び番号 d ネジ
S
L 図面 L1 d1 d2 六角二面
B
NNPT 1/8-L 4 PT 1/8 20 10 6 6 17
40
60
NNPT 1/4-L 4 PT 1/4 20 10 6 6 17
40
60
NNPT 3/8-L 6 PT 3/8 30 13 8 10 24
50
70
NNPT 1/2-L 8 PT 1/2 40 18 10 12 32
60
80
NNM 10-L 4 M 10×1.25P 20 8.5 6 6 17
40
60
NNM 20-L 6 M 20×1.5 P 30 13 8 10 24
50
70
NNM 24-L 8 M 24×2.0 P 40 18 10 12 32
60
80
NNPT 1/8-S 4 PT 1/8 角度15°/30° 10 6 6 17
NNPT 1/4-S 4 PT 1/4 10 6 6 17
NNPT 3/8-S 6 PT 3/8 13 8 10 24

埋め込み型規格一覧表

規 格 主要寸法(mm)
呼び番号 D d L 図面 備考
NND12 12 2     8 他の特殊規格については、
営業までお問合せ下さい。
NND16 16 4    21
NND22 22 4 18.7

高圧型規格一覧表

規 格 主要寸法(mm)
呼び番号 d Sネジ L 図面 L1 d1 d2 B六角二面
NNPT1/8H-L 4 PT 1/8" 20 10 6 6 17
40
60
NNPT1/4H-L 4 PT 1/4" 20
40
60
NNPT1/8H-S 4 PT 1/8" 角度15°/30°
NNPT1/4H-S 4 PT 1/4"

傾斜型規格一覧表

規 格 主要寸法(mm)
呼び番号 d S ネジ L 図面 L1 d1 d2 B 六角二面
NNPT1/8B-L 4 PT 1/8" 10 10 6 6 17
20
30
NNPT1/4B-L 4 PT 1/4" 10
20
30
